鋳造と成形 — コスト、品質、設計：エンジニアが知っておくべきこと

手元に部品の設計図があり、鋳造と成形のどちらを選ぶべきか迷っているなら、それは決して珍しいことではありません。製造エンジニアや調達マネージャーなら誰でも、いつかこの決断に直面することになりますが、その答えは「金属部品は鋳造、プラスチック部品は成形」というように単純なものではありません。真の答えは、材料の要件、生産量、精度の要求、そして部品の実際の設計が交差する点にあるのです。.

この記事では、鋳造と成形のどちらを選ぶか判断する際に最も重要な5つの要素について、曖昧な形容詞ではなく具体的な数値を用いて解説します。これにより、データに基づいた調達判断を下すことができます。.

「鋳造」と「成形」が実際に意味すること

最も基本的なレベルでは、鋳造も成形も、いずれも型腔内で材料を成形するという点で共通しています。その違いは どのように その材料はそこに届く。.

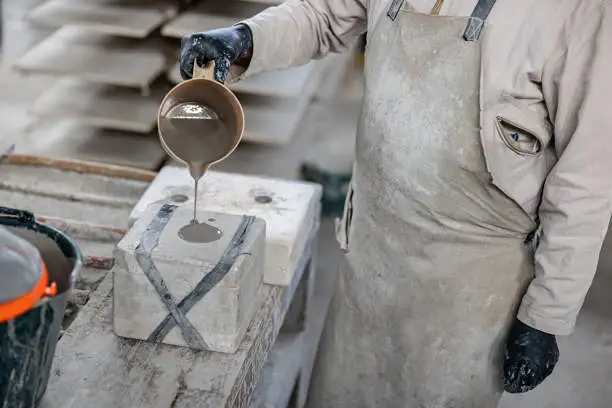

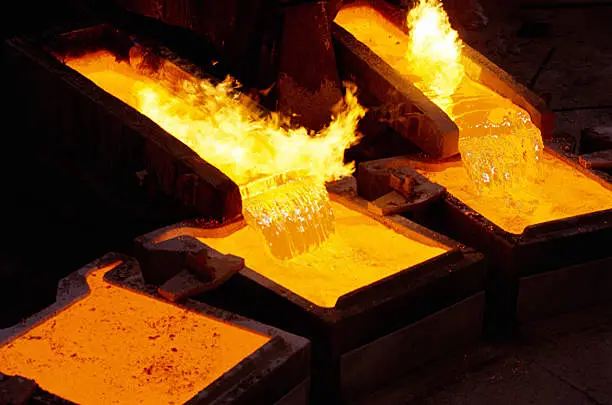

キャスティング 溶融した材料（主に金属）を金型キャビティに注ぎ込むか、重力を利用して流し込みます。液体金属は自重または低圧によってキャビティを満たし、その後冷却されて固化します。コンクリートを型枠に流し込む様子を想像してみてください。重力がその役割を果たしているのです。.

成形 — 特に、この技術の主流である射出成形では、溶融した材料を極度の高圧（500～2,000バール）で、精密に加工され、恒久的に密閉された鋼製の金型に注入します。材料は金型内に押し込まれ、急速に冷却された後、排出されます。高速のワッフルメーカーを想像してみてください。材料を投入し、クランプで固定し、加熱し、排出する――この工程を繰り返すのです。.

この違いがもたらす実務上の影響は、その後のあらゆる意思決定に波及します。鋳造用金型には、使い捨てのもの（砂型鋳造の鋳型、ロストワックス鋳造のセラミックシェル）と、恒久的なもの（ダイカスト用金型）があります。射出成形用金型は常に恒久的なものであり、数十万回のサイクルに耐えるよう設計された、精密研磨された鋼製の金型です。鋳造のサイクル時間は数分から数時間ですが、射出成形のサイクル時間は秒単位で測定されます。.

この違いは、2つのプロセスが異なる生産哲学に基づいている理由も説明しています。鋳造はスピードを犠牲にして多様性と複雑性に対応できる一方、成形は驚異的な効率で標準化を実現するのです。.

材料の加工適性：各プロセスで対応可能なもの

材料の選定は、あらゆる製造プロセスの決定における最初の選別基準となります。強度、耐食性、あるいは耐熱性のために特定の合金が必要な部品の場合、選択肢は即座に狭まります。.

特筆すべき特殊な事例として、金属射出成形（MIM）が挙げられる。これは、金属粉末とポリマー系バインダーを混合し、プラスチックと同様に射出成形した後、バインダーを除去して焼結するプロセスである。これは金属とプラスチックの境界を埋める技術であるが、大量生産される小型部品（通常100 g未満）にのみ適用される。.

金属部品が必要な場合は、鋳造の世界です。プラスチック部品が必要な場合は、成形の世界です。この最初の絞り込みにより、コスト比較を始める前に、選択肢の約半分が排除されます。.

コスト、処理量、スピード：ビジネスケースの比較

材料の適合性が確認されれば、次は経済性が重要な要素となります。ビジネスケースを左右する3つの要素は、金型への投資、量産時の部品単価、そしてリードタイムです。これらがいかに相互に影響し合うかを理解することが、採算の取れる生産ラインと、資金の底なし穴との分かれ目となります。.

金型投資：最初の部品が完成する前に支払う費用

金型が第一の条件となります。価格は、どの製造プロセスを選択するかによって、桁違いに異なります。.

射出成形金型が最も高価なのは、それなりの理由があります。それらは、焼入れ処理された工具鋼（P20、H13、またはS136）から精密機械加工されており、多くの場合、複数のキャビティ、ホットランナーシステム、そして複雑なエジェクション機構を備えているからです。単純な部品用の単キャビティ金型でも$10,000の費用がかかる場合があり、複雑な筐体用の多キャビティ・マルチスライダー金型では、$100,000を超えることもあります。.

砂型鋳造の鋳型は、はるかに安価です。鋳型は木材、プラスチック、またはアルミニウムで作ることができ、鋳型そのものは毎回、砂と結合剤から成形されます。低コストの鋳型、使い捨ての鋳型。これが、砂型鋳造が少量生産や試作の金属加工分野で主流となっている理由です。.

大量生産時の部品単価：境界線はどこか

金型費は「カバーチャージ」に相当します。部品単価は「バーの会計」に相当し、製品のライフサイクル全体における収益性を左右するものです。.

で 試作ロット（1～100個）, 、ウレタン鋳造が圧倒的に優れています。1部品あたりのコストは$50～$500で、金型コストはほぼゼロです。次いで砂型鋳造が続き、複雑度に応じて1部品あたり$20～$500となります。射出成形は実質的に選択肢から外れます。金型だけで$40,000かかるため、100個しか製造しない場合、1個あたり$400のコストがかかってしまうからです。.

で 中規模の数量（100～5,000単位）, 状況は一変する。精密鋳造では、1個あたりのコストが$20～$200となり、複雑な金属部品において競争力を持つ。砂型鋳造は、より大型の部品において依然として有効である。射出成形も実用化され始め、1個あたりのコストは$5～$50まで低下するが、金型の償却費が依然として総コストに大きくのしかかっている。.

で 大量（10,000台以上）, 射出成形は経済性の面で圧倒的に有利な選択肢となります。部品あたりのコストは$0.50～$5まで低下します。これは、ほぼ完璧な材料利用率（95%+）と、秒単位のサイクルタイムによるものです。ダイカストもこれに迫りますが、経済性では及ばないのが実情です。金属原料のコストが高く、サイクルタイムが長く、材料歩留まりも低い（85～95%）ためです。.

100グラムの部品を例に考えてみましょう。100個の場合、$80/個のコストでウレタン鋳造を行うと、総コストは約$8,000になります。一方、射出成形には$40,000の金型が必要であるため、$0.50/個という単価であっても、総コストは$40,000を超えてしまいます。100,000個の場合、1個あたり$20の鋳造コストは$2,000,000に達しますが、1個あたり$0.50の射出成形に金型の償却費を加えると、総コストは約$90,000となります。生産数量によって、経済性は完全に一変します。.

リードタイム：図面作成から納品まで

リードタイムは、比較記事で最も見落とされがちな要素であり、製品の発売の成否を左右する要因となり得ます。.

これらはあくまで目安であり、保証ではありません。金型の複雑さ（単純な2プレート金型と、リフターを備えたマルチスライダー金型の比較）、材料の入手可能性（特殊合金を使用する場合は2～4週間追加される場合があります）、および後処理の要件（熱処理、機械加工、表面仕上げ）は、いずれも納期を延長させる要因となります。インベストメント鋳造の後、溶体化焼鈍、5軸CNC加工、電気研磨が必要な部品は、4週間で出荷されることはありません。8～12週間を見込んでください。.

とはいえ、自動化されたシェル成形ラインを備えた現代の鋳造工場では、インベストメント鋳造のリードタイムが大幅に短縮されています。設備の整ったインベストメント鋳造工場の業界標準としては、金型開発に約10日、初回サンプル作成に10日、量産納品に30日となっています。これは、従来の手作業によるシェル成形を行う鋳造工場が必要とする期間の約半分です。.

品質、精度、および設計上の制約

コストやスピードが注目されがちですが、部品が実際に機能するかどうかは、精度と設計基準によって決まります。多くの一般的な「鋳造と成形の比較」に関する記事は、この点で論が途切れてしまいます。そうした記事では「成形の方が精度が高い」と書かれていますが、これは場合によっては正しいものの、場合によっては誤解を招く表現でもあります。.

公差と表面仕上げ：重要な数値

精度には幅広い段階があり、二分法で区切れるものではありません。精密鋳造では、ISO 8062-3に準拠したCT4～CT7の公差を達成でき、これは市販品の射出成形品と同等の精度です。一方、その対極にある砂型鋳造では、CT9～CT13の公差で製造されます。これは大型の構造部品には十分ですが、嵌合面にはかなりの機械加工余裕が必要となります。.

重要な違いは、「どちらがより正確か」ではなく、「どのような精度が必要か」という点にあります。射出成形では、 一貫性・精度: part #1 と part #1,000,000 は本質的に同一です。精密鋳造では 幾何学的精度: 1つの鋳造品で、機械加工および溶接された5つの部品からなるアセンブリを置き換えることができ、接合部における公差の累積や、それに伴う工数を削減できる。.

表面仕上げについても同様の理屈が当てはまります。射出成形部品はRa 0.05～1.6 μmの表面粗さで成形され、二次加工を必要とせずにそのまま消費者向けの表面として使用できます。Ra 1.6～3.2 μmの精密鋳造品は、目に見える表面には軽微な仕上げ加工が必要になる場合がありますが、内部部品としてはすでに機能します。Ra 6.3～25 μmの砂型鋳造品は、重要な面についてはほぼ必ず機械加工が必要となります。.

いずれのプロセスにも、固有の欠陥リスクが伴います。射出成形では、沈み跡、反り、接合線、充填不足などが発生しやすくなりますが、これらはすべて、金型キャビティ内で溶融プラスチックがどのように流動し、冷却されるかに関連しています。一方、鋳造では、気孔、収縮空洞、介在物、充填不良といった欠陥が生じますが、これらは凝固の動態やガスの閉じ込めに関連しています。どちらのプロセスも、本質的に「品質が高い」というわけではありません。良質な部品を製造するには、どちらのプロセスにおいても厳格な工程管理が求められます。.

製造適性設計：部品設計が工程の選択を左右する仕組み

部品の設計は、プロセスに依存しないものではありません。あるプロセスでは見事に機能する形状であっても、別のプロセスでは実現不可能だったり、途方もなくコストがかかったりする場合があります。各プロセスのDFMルールを理解しているかどうかが、スムーズな量産立ち上げと、再設計という「死の行進」との分かれ目となります。.

DFMにおいて最も重要な4つの側面は以下の通りです：

肉厚。. 射出成形では、冷却のムラが反りや沈み跡の原因となるため、肉厚を均一に保つ必要があります（理想的な肉厚は1～3 mmです）。部品全体にわたる肉厚のばらつきは、15%以内に収めるべきです。鋳造ははるかに許容範囲が広い。特にロストワックス鋳造では、同一の部品内で0.5 mmから75 mmまでの肉厚に対応可能であり、厚い部分があっても、射出成形を悩ませるようなヒケの問題は発生しない。部品に薄いウェブと厚いボスの両方が含まれる場合は、鋳造の方が適している。.

ドラフトの角度。. あらゆる恒久型成形プロセスでは、部品の取り出しのために垂直面にテーパー（抜き勾配）を設ける必要があります。射出成形では0.5～2°、ダイカストでは1～3°の抜き勾配が必要です。ただし、ロストワックス鋳造は例外です。ワックス原型は弾性があり、鋳造後はセラミックシェルが破砕されるため、抜き勾配は実質的にゼロとなります。これは、恒久型成形では複雑なスライダーが必要となるような、ほぼ垂直な壁面やアンダーカットを持つ部品にとって、大きな利点となります。.

アンダーカットとサイドアクション。. 射出成形もダイカストもアンダーカットに対応していますが、いずれも金型にスライダーやリフターを追加する必要があるため、金型コストが15～40%増加します。一方、インベストメント鋳造ではこの問題を回避できます。セラミックシェルを形成する前に、ワックス原型を組み立てることで、複雑な内部キャビティを作り出すからです。アンダーカットの成形コストは実質的にかかりません。.

部品の統合。. ここで、インベストメント鋳造には、生産チェーン全体にわたって相乗効果をもたらすDFM上の利点があります。1つのインベストメント鋳造品だけで、本来なら溶接、ろう付け、またはボルト締めによって組み立てる必要があった複数の機械加工部品のアセンブリを置き換えることができます。その結果、公差の累積が少なくなり、組立工数が削減され、溶接熱影響部が発生せず、部品ごとに必要だった材料認証が1つで済むようになります。内部流路、取付フランジ、圧力境界がすべて共存する必要があるポンプ本体やバルブハウジングの場合、この統合により、溶接組立品と比較して総製造コストを30～50%削減できます。.

DFM方程式には隠れた変数がある。それは、何が起こるかということだ。 その後 部品が金型から取り出されます。5つの部品を1つに統合した鋳造品であっても、重要な表面の機械加工、場合によっては熱処理や表面仕上げが必要となります。こうした二次加工が3社の異なるベンダーに分散している場合、輸送、各工程間の引き継ぎ時の品質検査、スケジュールの調整といった調整にかかるオーバーヘッドにより、統合によるコスト削減効果が相殺されてしまう可能性があります。鋳造、熱処理、CNC機械加工（14台の立形マシニングセンター、精度±0.01 mm）、表面仕上げ（16種類の処理）を1つの施設内に統合した垂直統合型鋳造工場であれば、こうした摩擦を解消できます。寧波ベッサー・キャスティングのような企業は、このフルチェーンモデルを採用しており、単一の品質管理チームが最終検査だけでなく、すべての段階で検査を行っています。部品統合プロジェクトのサプライヤーを評価する際、最初に目を通すべきページは鋳造に関するページではなく、 「加工・仕上げ能力」のページ. 鋳造によって形状が形成され、機械加工によって機能性が備わり、仕上げ加工によって取り付け可能な状態になります。この一連の工程のいずれかを外部委託すると、調整に関するリスクを負うことになります。.

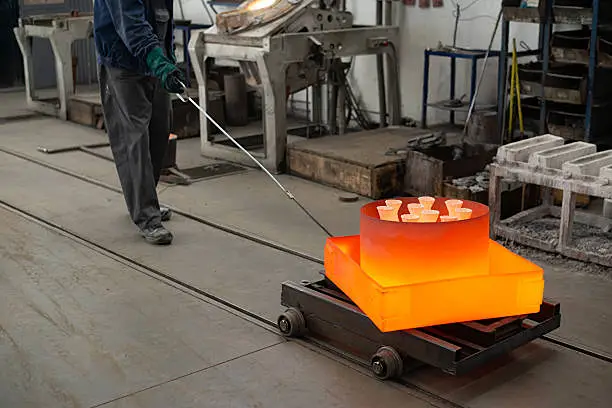

正しい選択をする：意思決定の枠組み

ここまでで、材料、経済性、精度、設計ルールの4つの重要な側面について検討してきました。最後のステップは、これらを「意思決定の階段」として順序立て、各段で選択肢を絞り込み、最終的に最適なプロセスだけが残るようにすることです。.

ステップ1：素材で絞り込む。. 金属部品？　鋳造工程――その後の工程に応じて、砂型鋳造、ロストワックス鋳造、あるいはダイカストのいずれかを選択します。プラスチック部品？　デフォルトは射出成形です。このフィルターだけで、意思決定ツリーの誤った半分の選択肢を排除できます。.

ステップ 2：数量で絞り込む。. 試作数量（100個未満）？ ウレタン鋳造または砂型鋳造。中量生産（100～5,000個）？ ロストワックス鋳造、シェルモールド、または永久鋳型。大量生産（10,000個以上）？ プラスチックは射出成形、金属はダイカスト。.

>ステップ3：精度で絞り込む。複雑な内部形状を持つ部品でCT4～CT6の公差が必要ですか？ それなら失蝋鋳造です。大量生産で部品単価を抑えつつCT6～CT8の精度が必要ですか？ それなら射出成形またはダイカストです。エンジンブロックほどの大きさの部品でCT9以上の精度が必要ですか？ それなら砂型鋳造です。各種精密金属加工法のトレードオフを詳しく理解するには、当社の 精密鋳造とダイカストの比較 ガイド。.

ステップ4：タイムラインで絞り込む。. 射出成型の金型が完成するまで8～12週間待てますか、それとも2週間以内にサンプルが必要ですか？ ウレタン成形と砂型鋳造はスピード重視の方法です。ロストワックス鋳造は中間の位置づけです。射出成形とダイカストには忍耐が必要です。.

ステップ5：サプライチェーン全体を精査する。. 金属を鋳造することしかできない鋳造業者は、半分しか業者とは言えません。そこで疑問が： 二次処理を担当しているのは誰ですか？また、彼らは同じ建物内にいますか？ 機械加工、熱処理、表面仕上げ、組み立てが複数のベンダーに分散している場合、各工程の引き継ぎのたびに、品質リスク、納期リスク、そして隠れたコストが生じます。原材料から完成品、検査済み、梱包済みの部品に至るまでの全プロセスチェーンを統合しているサプライヤーであれば、こうした引き継ぎを排除することができます。複数の部品からなるアセンブリを単一の鋳造品に統合する場合、サプライヤーの二次加工能力は、鋳造品そのものと同じくらい重要になります。鋳造品は形状を提供しますが、実際に組み付け可能な部品となるのは、機械加工、仕上げ、検査を経て初めて完成するものです。.

「最適な」プロセスは決して絶対的なものではありません。それは、使用する材料、生産量、精度要件、納期といった要素によって決まるものであり、さらに、部品の設計上実際に可能な範囲という現実的な制約も考慮に入れる必要があります。まずは材料から検討しましょう。生産量によって候補を絞り込んでいきます。精度とリードタイムを基準に最終判断を下してください。また、サプライヤーを決定する前に、鋳造能力だけでなく、プロセスチェーン全体を見通してください。重要なのは、金属をどれだけの速さで鋳込むかではありません。検査済みの完成品を、どれだけの速さで貴社の荷受け場所に納品できるかです。金属部品の場合、より適切な比較基準は往々にして 鋳造と機械加工の比較 — 専用のガイドをご覧ください。.
