鋳造と機械加工：コスト、精度、そしてほとんどの部品で実際に両方が用いられる理由

金属部品を調達している方なら、ほぼ間違いなく次のような疑問に直面したことがあるでしょう。「この部品は鋳造すべきか、それとも機械加工すべきか？」その答えを簡単に言えば、「ケースバイケース」となりますが、これだけでは物足りないでしょう。しかし、経験豊富な製造エンジニアが実践している真の答えは、もっと興味深いものです： ほとんどの生産用部品では、両方が使用されています.

その理由を詳しく説明する前に、まずは基本をしっかりと整理しておきましょう。.

「鋳造」と「機械加工」とは、実際にはどのようなものなのでしょうか？

鋳造と機械加工は、金属の形状を作る上で根本的に異なる2つの手法です。その違いを物理的なレベルで理解することで、その後のあらゆる判断がより明確になります。.

鋳造は成形工程の一つです。. 溶融金属を鋳型キャビティに注ぎ込んだり注入したりすると、そこで固化して最終的な部品に近い形状になります。チョコレートを型に流し込むことを想像してみてください。液体は型の形状に馴染み、固まると、仕上げ作業を最小限に抑えられる製品が出来上がります。金属鋳造において、この「ニアネットシェイプ」アプローチにより、注ぎ込まれた材料の85～95パーセントが完成部品として活用されます。ロストワックス鋳造とも呼ばれるインベストメント鋳造は、これをさらに推し進めたものです。この方法ではCT4～CT6の公差を達成でき、つまり30 mmの部材が金型から取り出した直後に±0.1 mmの範囲内に収まることを意味します。.

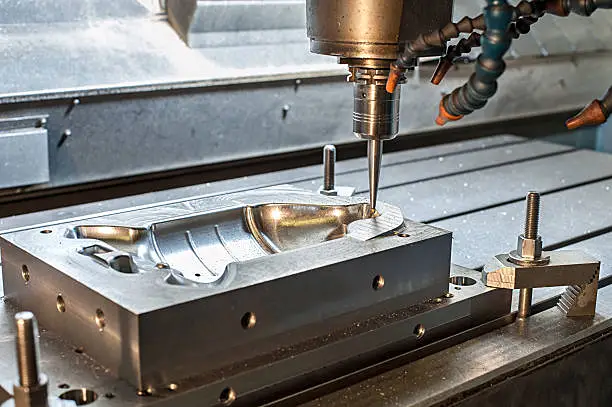

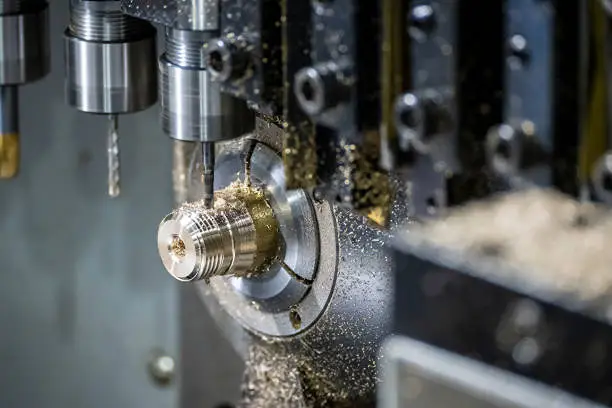

機械加工は切削加工です。. まず、固い塊や棒状の素材（ビレット）を用意し、切削工具を使って最終形状以外の部分をすべて削り取ります。CNC加工では、これらの工具をミクロン単位の精度で制御し、通常は±0.005～0.025 mmの公差に収めます。その代償は甚大です。バルブボディやポンプハウジングのような複雑な中空部品の 경우、元のビレットの70～90パーセントが、最終的に床に散らばる切りくずとなってしまいます。.

エンジニアにとって役立つ思考モデルは、次のとおりです： 鋳造で形を作り、機械加工で仕上げを行う。. どちらが優れているかという問題ではありません。重要なのは、それぞれの素材が、部品の製造工程のどの段階にふさわしいかということです。金属とプラスチックのどちらを選ぶか迷っている場合は、当社の 鋳造と成形 比較。.

この決定は、たった一つの問いにかかっています。それは、図面上の寸法のうち、実際に±0.05 mm以下の精度を必要とするものがいくつあるか、ということです。その大部分が該当する場合は、CNC加工が基本となるプロセスです。重要な接合部がごく一部のみ該当する場合は、「鋳造→機械加工」というワークフローを検討することになります。複雑な本体を鋳造した後、シール面、軸受座、ねじ接続部のみを機械加工します。鋳造方法ごとの精度の比較についてさらに詳しく知りたい場合は、当社のガイドをご覧ください。 精密鋳造と砂型鋳造の比較。.

表面仕上げ

表面粗さは、シール性能、疲労寿命、耐食性に直接影響を与えます。具体的な数値は以下の通りです：

• CNCフライス加工では、通常、表面粗さRa 1.6～3.2 µmが得られます。これは、ほとんどの産業用途において十分な滑らかさです。.
• 精密鋳造では、当然ながら表面粗さRa 3.2～6.3 µmの仕上げになります。これはわずかに凹凸があり、80番のサンドペーパーに匹敵する程度です。.
• 後処理によって、これら両方の値が変化します。ショットブラスト処理では鋳造表面の粗さをRa 1.6～3.2 µmに、研磨処理ではいずれの工程でもRa 0.2 µm未満に低減することができます。.

実用上の目安として、シール面や嵌合面はRa 1.6 µm以下である必要があり、そのためには機械加工が必要となります。一方、ポンプやバルブ内部の流路については、鋳造面が流体力学上すでに十分に滑らかであるため、通常、追加の仕上げ加工は必要ありません。.

機械的特性

「機械加工された部品は常に強度が高い」という一般的な通説には、若干のニュアンスが必要です。確かに、機械加工された部品は、鍛造材本来の結晶粒構造や流動線を保持しているため、同じ合金の鋳造品に比べて引張強度が10～30％高くなります。しかし、強度だけがすべてというわけではありません。.

鋳造部品には、機械加工部品では再現できない特性があります： 振動減衰. 鋳鉄は鋼に比べて10～20倍も効果的に振動を吸収します。そのため、工作機械のベッド、エンジンブロック、ポンプのハウジングなどは、ほぼ例外なく鋳造品となっています。鋳鉄にこの自然な減衰特性を与える黒鉛片状の微細組織は、いかなるCNCプログラムでも再現することはできません。.

鋳造部品における真の脆弱性は、疲労寿命にある。内部気孔――凝固過程で形成される微細な空隙――は、繰返し荷重がかかった際に亀裂の発生源となり得る。この点において、鋳造の品質管理が最も重要となる。適切なゲートシステムの設計、凝固速度の制御、および鋳造後の熱処理は、いずれも完成品に残存する気孔の量に直接影響を与える。疲労性能が極めて重要となる場合、鋳造プロセスの選定とサプライヤーの適格性評価は、絶対に譲れない要件となる。.

ハイブリッド方式が標準となっている理由：なぜほとんどの量産部品で両方のプロセスが採用されているのか

ここでは、キャスティングと機械加工を比較する記事のほとんどが、たった1つの段落で触れただけで、その後は触れないままにしてしまうような洞察を紹介します： 実際の製造現場では、「鋳造するか、機械加工するか」という問いはほとんど出ません。重要なのは、「鋳造した後、どこを機械加工するか」ということです。“

鋳造を大まかな下書き、CNC加工を精密なペン書きと捉えてみてください。一方は、わずかなコストで形状の90％を実現します。もう一方は、重要な表面においてミクロンレベルの精度をもたらします。優れたメーカーはどちらか一方だけを選ぶことはありません。両方を順序立てて活用しているのです。.

ワークフロー：パターンから完成品まで

「鋳造→機械加工」という一連の工程は、世界中の鋳造所で毎日繰り返される、定まったリズムに従っています：

1. 型紙と金型の作成。. ニアネットシェイプの金型キャビティを作成します。具体的には、ロストワックス鋳造用のワックスパターン、大型部品用の砂型、あるいは大量生産される非鉄金属部品用の永久金型などが挙げられます。.

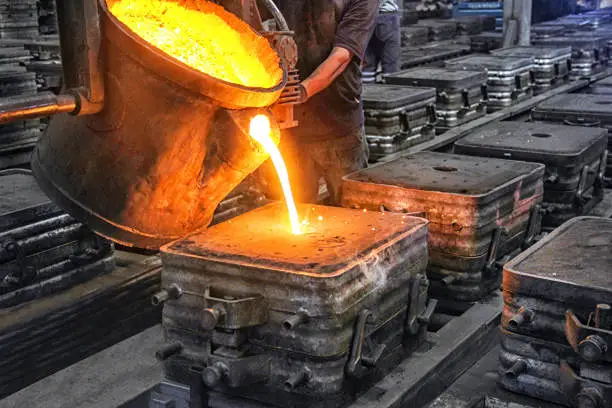

2. キャスティング。. 金属を鋳込み、凝固させることで、最終形状の85～95パーセントの大きさで、CT4～CT6の寸法精度を持つ部品を製造する。.
3. 熱処理。. 合金や用途に応じて、溶体化焼鈍、焼入れ・焼戻し、あるいは正火を行うことで、鋳造応力を除去する。.
4. CNC仕上げ加工。. 重要な部位（軸受座、シール溝、ねじ穴、および嵌合面）のみを機械加工します。通常、部品の総表面積のうち、CNC加工が必要となるのはわずか10～30パーセントです。.
5. 表面仕上げ。. 指定された処理を施します。一般的な清浄化のためのショットブラスト、耐食性のための電解研磨、ステンレス鋼のための不動態化、あるいは耐摩耗性のためのメッキなどです。.
6. 検査と出荷。. CMMによる検証、材料証明書、および文書化された品質記録を伴う、全方向の寸法検査。.

この一連の工程は、鋳造の構造的な効率性――CNCプログラミングや切削に数時間を要する複雑な内部形状を、わずか数秒で形成できる――を活かしつつ、図面が要求する箇所には機械加工並みの精度を実現しています。また、粗鋳物を別の機械加工工場へ輸送する際の調整に伴う手間も排除されます。鋳造とCNC加工が同一施設内で行われることで、輸送、別の施設での入荷検査、そしてやり取りに要する時間など、通常2～4週間も失われていた時間が完全に解消されます。両プロセスにまたがる文書化された品質管理システムを備え、社内にCNC加工センターを保有する鋳造工場は、複数のベンダーを介するワークフローでは実現できないスピードで完成部品を納品することができます。鋳造とCNC加工の統合機能がどのように連携しているかについて詳しく知りたい方は、以下をご覧ください。 BesserCastによるワンストップ制作ワークフローの概要.

実際のコスト比較：鋳造優先方式とCNC専用方式

数字を見ると、その実態がはっきりわかります。内部流路、複数のポート面、そして数か所のねじ接続を備えた、中程度の複雑さのアルミニウム製油圧マニホールドを例に挙げてみましょう：

生産数が100個の場合、2つの製造ルートのコストはほぼ同等です。金型の償却費はまだ計上されていません。しかし、生産数が1,000個になると、「鋳造→機械加工」のルートでは71％のコスト削減が実現します。生産数が5,000個になると、コスト削減率は85％を超えます。. 生産量という観点では、ハイブリッド方式は単なる選択肢の一つというわけではない。それは経済的に見て必然的な答えなのである。.

ある製品ラインを年間3,000台生産する場合、CNCのみによる生産とハイブリッド生産とのコスト差は、追加のCNCマシニングセンター1台分の費用に相当することがあります。これは毎年、繰り返されることです。.

決定方法：部品選定のための5つの要素からなるフレームワーク

コスト曲線、精度データ、そしてワークフローについてはすでにご確認いただきました。それでは、これらを御社の部品に当てはめてみましょう。「どのプロセスが優れているか」（これには普遍的な答えはありません）と問うのではなく、御社の具体的な部品について、以下の5つの質問を自問してみてください：

1. 年間発行部数。. 500個未満？　特に設計がまだ変更される可能性がある場合は、リーンCNCが適しています。5,000個以上？　金型投資を含めても、鋳造の方がほぼ間違いなく安くなります。500個から5,000個の間？　質問2から5を注意深くお読みください。.
2. 図面上の最も厳しい公差。. ある寸法について±0.05 mm以上の精度が求められる場合、その部位にはCNC加工を施す必要があります。そこで問題となるのは、部品の残りの部分は鋳造し、公差の厳しい部位のみを機械加工することは可能か、ということです。
3. 内部形状。. その部品に、切削工具が物理的に到達できない中空部分、湾曲した内部通路、あるいはアンダーカットはありますか？もしあるなら、鋳造が基本となります。手が届かない部分は機械加工できません。内部に冷却通路を持つタービンブレードはその極端な例であり、これらは鋳造でしか製造できません。.
4. 素材。. お使いの合金は鋳造しやすいでしょうか？300/400系ステンレス、炭素鋼、アルミニウム、およびインコネルやハステロイなどのニッケル合金は、いずれも鋳造に適しています。一方、工具鋼、チタン、および特定の特殊グレードの材料は鋳造が困難です。お使いの材料が後者のグループに該当する場合、CNC機械加工が唯一の実用的な手段となる可能性があります。.
5. 設計の成熟度。. まだ設計の改良を続けていますか？もしそうなら、CNCのままにしておきましょう。CAMプログラムの変更には数時間かかりますが、鋳造金型の修正には数週間と数千ドルかかります。設計が確定し、検証が完了してからでないと、鋳造用金型の製作に着手してはいけません。.

各プロセスが単独で勝利する場合

状況によっては、明らかに一方のプロセスが他方よりも適している場合もあります。.

試作品や一点物を製作する場合、公差が±0.02 mm未満の場合、チタンや工具鋼など鋳造が難しい素材を扱う場合、あるいは48時間以内に部品が必要な場合には、純粋なCNC加工が最適です。CNCによる試作は、迅速かつ柔軟で、金型に関するリスクが一切ありません。.

切削工具では到達できない複雑な内部形状を持つ部品で、年間生産量が50,000個を超え、公差要件が中程度（±0.5 mm またはそれ以上）である場合、純鋳造が最適です。民生用製品のアルミダイカスト製ハウジングは、まさにこの条件に当てはまります。.

ハイブリッドアプローチは、中～高生産量、複雑ではあるが極端ではない形状、そして鋳造可能な部品の中に数か所ある重要な公差要件といった、広範な中間領域にとって最適な解決策です。これは、産業用金属部品の大部分――ポンプハウジング、バルブボディ、インペラー、マニホールド、ブラケット、そして世界中の製造業を支えるその他数百もの部品――に当てはまります。.

決断を下し、次のステップへ進む

まだ試作段階であれば、CNCを使い続けてください。迅速に試作を繰り返しましょう。設計が確定するまでは、金型への投資は控えてください。.

設計が確定し、生産量が増加している場合は、鋳造業者にDFM（製造適性設計）のレビューを依頼してください。信頼できる鋳造業者であれば、図面を分析し、金型製作に費用をかける前に、どの部分が公差内に鋳造可能か、どの部分に仕上げ加工が必要か、そして鋳造性を高めるために設計をどのように調整すべきかを提示してくれます。こうしたレビューは通常無料で、所要時間は3～5営業日です。.

鋳造とCNC加工の両方が必要であることがすでに分かっている場合は、両方の工程を一か所で対応できるサプライヤーを探しましょう。物流コストの削減だけでも――施設間の輸送が不要、重複した入荷検査が不要、公差の問題が発生した際の責任のなすり合いがなくなる――といったメリットは、多くの場合、ベンダー間の部品単価の差を上回ります。サプライヤーの社内CNC加工能力や品質認証について確認し、各ロットごとに完全な材料トレーサビリティと寸法レポートを提供しているかどうかも尋ねてみてください。.
